环保空调通风降温方案系科联公司版权所有，请无盗版，

如需CAD图纸方案或需要设计方案，请联系本公司客服部。

科联节能环保空调系统工程

安

装

设

计

方

案

 长沙科联环保科技有限公司

              二0一一年三月

联系电话：15675864757

联 系 人：  莫龙辉

工程名称             XX机械生产车间

设计编号            2011KL-HX0328-01

项目代码            HX-001

本计算书内容为XX车间送新风、换气计算。根据贵公司给予我单位的厂房平面图及其通风换气要求设计如下：

一、设计说明

设计说明：

1, 贵公司车间为机加工，焊接，打磨一体车间，车间焊接处温度比较高，打磨处灰尘比较多，解决降温与通风问题，

提供良好工作环境，提高员工工作效率。

2，此新风系统设计方案系参考甲方生产厂房，车间设备安装定位图进行设计.

,3,设计通风降温系统由，降温通风机组与负压排风机组组成。设计如图（HX-001）。

一、产品简介

我们是通过把厂房内高温的混合气体换掉，每小时更换新鲜空气30次以上（每2分钟换气一次），然后把温度迅速降下来。

该产品是通过水蒸发的原理降温，即水从液态到气态是需要吸收能量的原理来制冷的。

湿帘冷风机（环保空调）是国家高等院校研发的新型节能降温设备。其产冷量大、价格低、耗电省、空气新鲜、安装方便、

运行可靠。可广泛用于下列场所：纺织、制袜、制衣、注塑、橡胶、喷涂、丝印、玩具、电子、家电、鞋类、印刷、食品、

加工、漂染、洗衣房等有高温的工厂车间。大中型商场、菜市场、候车室及大型户内娱乐场所。有污染性气体或气浓味、

粉尘较大的场所。已安装传统空调，但鲜风量（或含氧量）不足的场所。

结构与降温原理

湿帘冷风机（环保空调）是由表面积很大的特种纸质波纹蜂窝状湿帘、高效节能风机、水循环系统、浮球阀补水装置、

机壳及电器元件等组成，其中心部分采用了瑞典的高科技产品CELDRK?。其降温原理是：当风机运行时冷风机腔内产生负压，

使机外空气流进多孔湿润的湿帘表面进入腔内，湿帘上的水在绝热状态下蒸发，带走大量潜热，迫使过帘空气的干球温度降至

接近于机外空气的湿球温度，即冷风机出口的干球温度比室外干球温度低5-12℃（干热地区可达15℃）空气愈干热，其温差

愈大，降温效果越好。由于空气始终是从室外引进室内，所以能保持室内空气的新鲜；同时由于该机利用蒸发降温原理。

因此，具有降温和增湿双重功能（相对湿度高10%左右），在纺织、针织等车间使用，不但能改善降温增湿条件，而且还能

净化空气，减少针纺过程中的针耗和断丝率，提高针纺织产品质量。

产品型号与施工清单

       公司简介

       长沙科联环保科技有限公司坐落于国家级长沙经济技术开发区，是一家起点高，发展快，

集科研，生产，销售于一体的高新技术企业，以“科技创新，联合共赢”为企业宗旨，秉承“健康、舒适、节能、环保”的经营理念

贯彻落实“质量第一、服务第一、信誉第一”的服务理念。

       我们致力于空气、水、制冷、暖通等环境的调控，为大众打造节能、舒适、健康环保的工作学习环境和家居生活环境，

为人工环境做最好的诠释。

       公司经营范围覆盖节能环保产品的大部分领域，是集环保产品研发销售、环保设备、电器产品制造销售，通风管道、空气净化、

加湿设备、制冷暖通设备制造、安装、环保科技咨询服务等于一体的综合性专业节能环保科技公司。

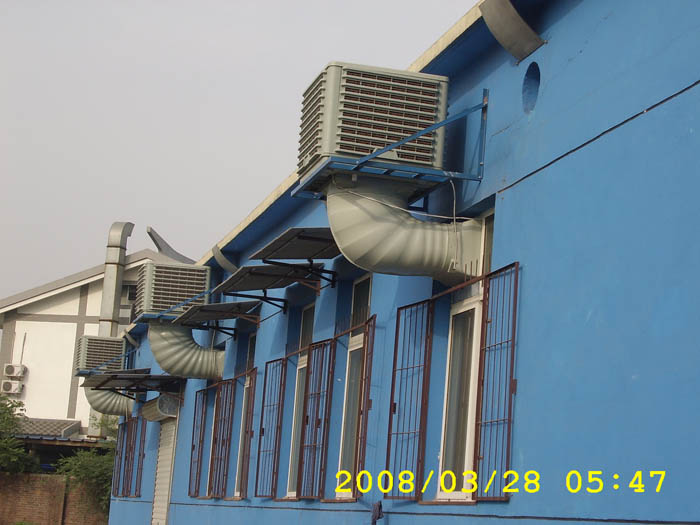

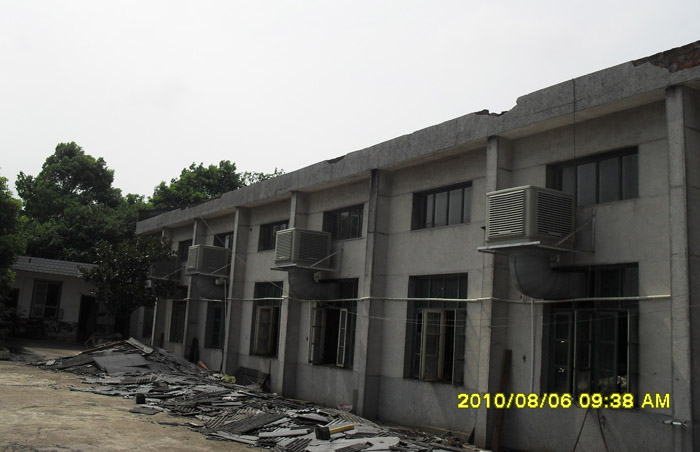

环保空调安装效果如下图：

服  务  承  诺

    首先感谢贵公司对本公司的信任和支持，贵公司若需安装科联节能环保空调，本公司特作以下承诺：

1、我公司安装人员应严格按照施工方案技术要求进行安装，并同时接受贵公司主管部门的指导和监督；

2、主机免费保修二年，六年机身品质保证，若属天灾损坏或人为损坏，本公司应按最优惠的价格及时提供服务；

3、为了保证贵公司的科联节能环保空调正常运行，本公司售后技术人员不定期到贵公司巡检，发现问题，给予及时解决；

 4、机组在运行中发生故障，本公司在接到电话后24小时内赶到贵公司，给予解决。

                            长沙科联环保科技有限公司
