某新材料车间产品岗位降温 送新风系统
信息来源:科联公司工程部   发布时间:2011-4-3   浏览:

环保空调通风降温方案系科联公司版权所有,请无盗版,

如需CAD图纸方案或需要设计方案,请联系本公司客服部。

XX新材车间通风方案



工程名称       XX新材车间通风

              设计编号      2011KL-RX0212-02

项目代码       RX-001

本计算书内容为XX新材车间送新风、换气计算。根据贵公司给予我单位的厂房平面图及其通风换气要求计算如下:

一.送新风、换气计算

车间为单层钢结构厂房,屋顶已安装动力排风设备20组,总风量为120000立方米/小时。要求正压循环。按其要求

及通风管道长度及位置要求计算如下,附CAD布局设计图RX-001和RX-002

二、设计说明

设计说明:

1,此新风系统设计方案系参考甲方提供的厂房设备安装定位图进行设计.

2,管道采用耐腐蚀6.0mmPP板材焊接制作,主管道直径800mm,变径管道直径600mm.车间安装如图纸:

3,甲方车间顶部已经安装6000立方米排风设备20台,全开总风量为120000立方米/小时。

甲方车间要求正压循环新风,以屋顶风机全开负压风量计算,车间进风应不低于每小时150000立方米,以保障新风

效果满足作业需求。

4,由于贵公司对空气质量及风速有要求(风速大会吹跑产品)故新风机组采用柜式风机箱,管道安装高度3.5米,

 出风咀设计双联式,出风咀风速按静压流速6m/s设计,出风咀尺寸360*180,计算得单个出风咀风量1633立方米/小时。

出风咀数量16个,风机总风量22862,风机及风管的漏风量系数按5% 得出风机的最小风量不得小于24005立方米/小时。

5,管道采用pp防腐板材,板材厚度6.0mm,为保证管道强度及外形美观焊接强度,管道设计为圆形。尺寸∅800mm.

(通风管道截面积大小决定其风机压力大小和风机功率,截面积越大风阻越小所需能耗越低,而相同截面积的前提下圆形

风管的周长更短,∅800mm,截面积为0.502平方米,周长2.5米。如采用矩形风管周长则为3.0米,板材厚度8mm.)

6,为减少管道网格布置,降低机组运行成本,减少管道长度,管道送风由纵向改为横向,新风机组由原方案设计的4台

增加1台。(如安装4台则每台机组功率为11kw/小时,风量21120-35520立方米/小时),(如安装5台则每台机组功率

为7.5kw/小时,风量18845-31694立方米/小时)

综合以上参数及要求确定风机型号为

7,以风量选取28000立方米/小时,管道∅800,摩阻系数为0.4,计算得出管道风速15m,管道沿程阻力9pa/米,

管道长度30米,弯头阻力取50pa,散流器计算得出阻力为100.8pa,管道及散流器总阻值420pa,散流器三通摩阻

比及其他阻力损失系数1.1,则新风机组全压应不小于462pa.

8,风机型号确定:综合以上条件及参数,查阅风机手册新风机组型号为25#机组、380v 7.5kw、全压464-272、

风量11845-31694立方米 噪音74db.

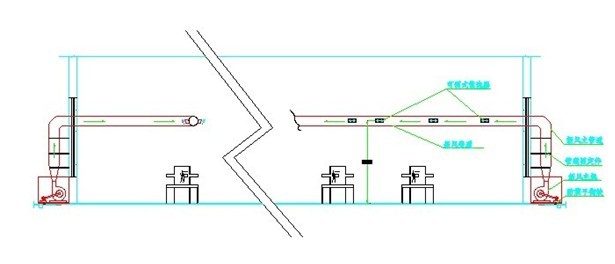

管道安装图纸:

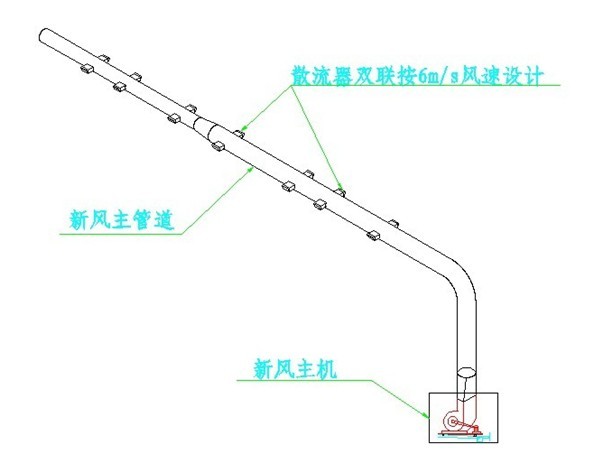

节能环保空调车间新风管道效果如下图:

注:管道为圆形管道,出风为管道侧面安装散流器。

三,施工说明

1,新风主机安装于厂房外墙,设防尘网,依据现场实际场所及厂房内设备摆放及管道的合理布局,选定最佳安装位置.

主机膨胀螺丝及减震聚氨酯胶固定。最大限度降低噪音。

2, 管道采用耐腐蚀6.0mmPP板材焊接制作,主管道直径800mm,变径管道直径600mm.出风咀360*180mm共计98个。

管道固定依据现场条件合理安排,力求美观牢固。

3,控制器及线路布置,控制器采用专用电器控制柜,线路pvc绝缘阻燃套管及相应配件。

4,管道连接采用焊接法。

5,墙体管道开口处防水措施采用防水材料密封。



产品型号与报价

公司简介

湖南长沙科联环保科技有限公司坐落于国家级长沙经济技术开发区,是一家起点高,发展快,

集科研,生产,销售于一体的高新技术企业,以“科技创新,联合共赢”为企业宗旨,秉承“健康、舒适、节能、环保”

的经营理念,贯彻落实“质量第一、服务第一、信誉第一”的服务理念。

       我们致力于空气、水、制冷、暖通等环境的调控,为大众打造节能、舒适、健康环保的工作学习环境和家居生活环境,

为人工环境做最好的诠释。

       公司经营范围覆盖节能环保产品的大部分领域,是集环保产品研发销售、环保设备、电器产品制造销售,通风管道

空气净化、加湿设备、制冷暖通设备制造、安装、环保科技咨询服务等于一体的综合性专业节能环保科技公司。



主设备

规格型号

单位

数量

单价

总价



新风机组

HTFC-1-25#7.5KW

7

9600

67200



机组底座

加工

7

300

2100



机组防震块

橡胶

7







PP板风管/弯头/变径管

直径800直径600

平米

581

167

97027



三通

400*200*600*98

平米

75

167

12525



管道连接法兰

PP板焊接

420







管道吊杆

8mm螺杆









管道固定件













管道密封件













打孔费

520*350

7

120

840



外墙孔防水处理

发泡胶密封

7

100

700



金杯电缆线

4平方

400

9

3600



电控柜



3

120

360



电控开关

德力西

7

65

455



Pvc线管



30

18

540

散流器

360*180双联可调

98

64

6272

机组安装调试费



7

300

2100

管道加工费用



210

25

5250

管道安装费



210

18

3780

其它费用











项目合计









202749
