某金属颜料车间通风降温方案
信息来源:科联公司工程部   发布时间:2011-4-4   浏览:

环保空调通风降温方案系科联公司版权所有,请无盗版,

如需CAD图纸方案或需要设计方案,请联系本公司客服部。



XX金属颜料



(生产车间通风降温方案)





2011.03.18


















工程名称    长沙XX金属颜料有限公司

设计编号      2011KL-0312-03

  设计施工单位      长沙科联环保科技有限公司

项目代码          AT-003



本设计说明为长沙XX金属颜料有限公司车间通风、降温、换气。根据我公司人员实地见习,及贵单位的意见及其要求,

我方秉承高质量,优服务,价合理的原则,设计如(附CAD图AT-001,AT-002):

一.设计说明

1, 工程概况:

需通风换气的位于长沙市岳麓区-长沙XX金属颜料有限公司生产车间,车间为钢筋混泥土厂房32米*18米*6米=3456m³

2,  设计要求:

设计机组为18000风量/小时机组共4台,其中第一车间一台和第三车间三台,与贵公司已有现成排风设备组成。达到车间正压循环,

使车间热量正压外排,达到通风、换气、降温的效果,给生产降温

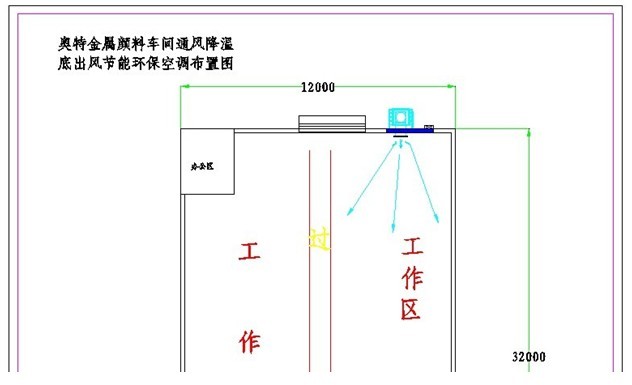

第一车间安装示意图:

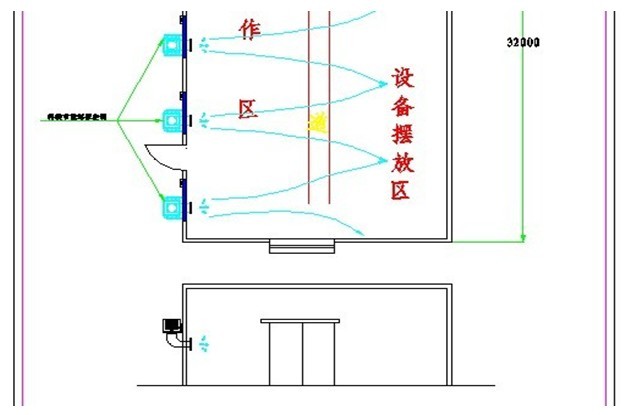

第三车间安装示意图:

3, 方案依据:

结合贵单位给予的建议,厂房结构,设备摆放等因素,结合我方厂房通风换气工程设计施工经验。

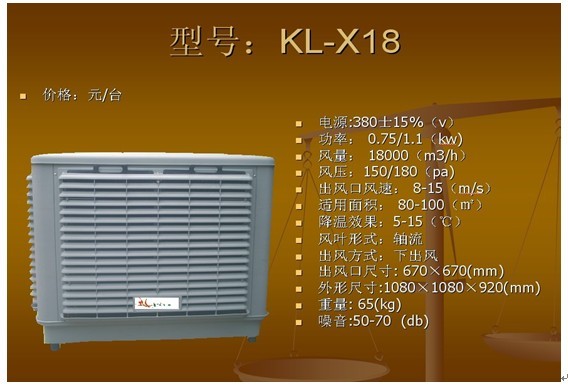

4,  产品参数

5,科联节能环保空调特点:

低能耗,性能稳定,集通风,降温,除尘于一体。多风向角度自动调节,整机可移动,因该机组是通风水的蒸发吸热原理降温

当热空气,或有异味的气体及有粉尘的空气经过湿帘,过滤网及水的净化从而使机组里面出来的风清凉干净。从而达到净化空气的效果。

科联节能环保空调适用范围:

※ 纺织、机械、陶瓷、精细化工、冶金、玻璃、五金、皮革等制造业;

※ 电镀、电子、制鞋、印染、塑料、制衣、印刷、包装、食品等加工业;

 ※ 医院、候诊室、学校、候车室、超级商场、洗衣房;

※ 厨房、菜市场、大型娱乐中心、地下停车场、车站等公共场所;

※ 温室、花卉、家禽、畜牧等种养殖场

空调最佳使用环境:

1,  环境温度:18℃---45℃;

2,环境相对湿度:≤60%;

3,  大气压:86Kpa--106Kpa;

4, 供水需经软化处理,供水温度≤30℃,供水压力:0.15-0.6Mpa;

5, 电压偏差不超过额定电压的±10%;

6,使用环境空气质量应达到GB3096三级以上(含三级)标准;

7,无腐蚀性的环境;

相对降温程度:影响降温程度的因素有,安装场地的通风情况,水源温度,天气温度,与外界环境的相对湿度有关。

通常情况安装科联节能环保空调能为安装场地相对外界温度降温5-12度。

例如室外温度在35度时,室内温度40度时,通过科联空调制冷后,我们能做到28-30度。能降低12度左右。

具体降温温差强度取决于影响降温强度的因素。

运行成本     功率1.1KW  耗水量15-25KG/小时。如机器按每天10小时电费按1.0元,水费按3.0元每吨计算,

即空调日运行成本1.1*10*1.0=11总运行成本约12元。



6,施工说明:

根据该厂房的特点及从经济两方面综合考虑,新风主机设备为18000风量机组4台。由于科联节能环保空调的

风压可达到 200 帕,可在室内形成正压,将厂房里大量高温异味空气从打 开的门窗排往室外。空调安装时保证足够的高度,

在车间内部形成静压效 果,利用空气对流原理,可以将厂房内大 量的高温空气排往室外,保证室内清新凉爽。

有效的避免因高温引起工人 疲劳,大大提高工作效率,并可以在不需要制冷的季节实现送风,保证室内 空气清新、洁净。

创造一个舒适的工作、生活环境。

一、 主机安装方式分为挂墙安装和立地安装,依据现场施工环境和贵公司对场地使用规划设计确定。



二、 备注

1、安装施工阶段甲方需将水、电源接至每台机组旁,均为独立开关控制。如独立供水则需提供水箱与循环泵。

我方可提供参数。如甲方无水电工人员,我方可提供,需我方作业的每台机组加人工费150元,材料费另计。

2、如工程施工需开墙,我方指定位置与尺寸,开墙施工内墙美观、水泥木工修补请由贵公司负责。

3、我方施工如需要贵单位的协助请给予配合。



7、采用科联节能环保空调与传统空调比较

投资与性能方面的比较

项目

科联节能环保空调

传统柜式空调

需用台数

4

10

总功率

4.4KW

45-55KW

运行成本(能源费1.0元/度)

4.4元,包括水费约为5元

约为45-55元

总投资

约17200元

约60000元

空气质量

空气经过过滤,空气质量非常好

交替送风模式,门窗需关闭,粉尘有害气体得不到排除,空气质量得不到改善,空气质量差

舒 适 感

全新风,氧气充足,舒适度好

空气干燥,有设备车间缺氧,舒适度差

专用制冷剂使用

无(环保)

有(不环保)

降温能力

很好(空间密封高度不超过3.5米)

维护管理及费用

非常方便,维护费用低

不方便,维护费用高

寿         命

8-10年

5-6年

年折旧(元)

约1720元

约10000元





































8、产品型号与报价01



主设备

规格型号

单位

数量

单价

总价



科联环保空调

KL18-1.1kw

4






调速器

1.1KW无极变频调速器

4







安装支架

40*40角钢焊接

4







弯头风管

PP工程塑料注塑成型

4






电动出风咀

650*450

4






打孔费

650*450

墙体开口甲方解决,窗户开口乙方解决





外墙孔防水处理

甲方处理,如需我方处理,每台机组加收150元





安装调试











运费











税金




其它费用











项目合计

















产品型号与报价02



主设备

规格型号

单位

数量

单价

总价



科联环保空调

KL18-1.1kw

4





安装支架

40*40角钢焊接

4






弯头风管

PP工程塑料注塑成型

4






手动出风咀

650*450

4






打孔费

650*450

墙体开口甲方解决,窗户开口乙方解决





外墙孔防水处理

甲方处理,如需我方处理,每台机组加收150元





安装调试










运费










税金




其它费用











项目合计

















注:以上报价含设计,制作,安装,调试费用,保修两年。

配套工程以现金结算,签定合同付40%预定金 ,货到、工人进厂付40%,余款20%完工调试好之后付清。



9、服务承诺

1、在设备正式投入使用后,公司将建立定期回访制度(分为电话回访 和专人回访),确保在设备出现故障前解决潜在问题。

2、设备专人负责制。设备安装调试完毕后,我公司将进行电脑存档管 理,并保证有专业人员随时对其进行维修保养。

3、维修部门在接到用户维修电话后,24 小时内维修人员到位,并及时 按要求排除故障。公司售后服务电话 24 小时为您提供优质可靠的服务。

4、本公司对所售产品免费保修两年(有合同规定的按合同规定执行)、 终生维修。在保修期内,公司按规定免收维修及材料费用(用户原因造成问 题除外);

保修期外,公司按规定收取一定工本费用。

5、现场调试,在用户水、电等外围条件均已到位的情况下,我公司负 责对产品进行现场调试,使机组达到ᴰ佳运行状态。

6、对于公司代理维修的产品,公司将按保修期外产品服务标准及收费 标准执行。



长沙科联环保科技有限公司

网址:www.keliankeji.com

电话:82083836    82083837

传真:89879257

空调降温原理图

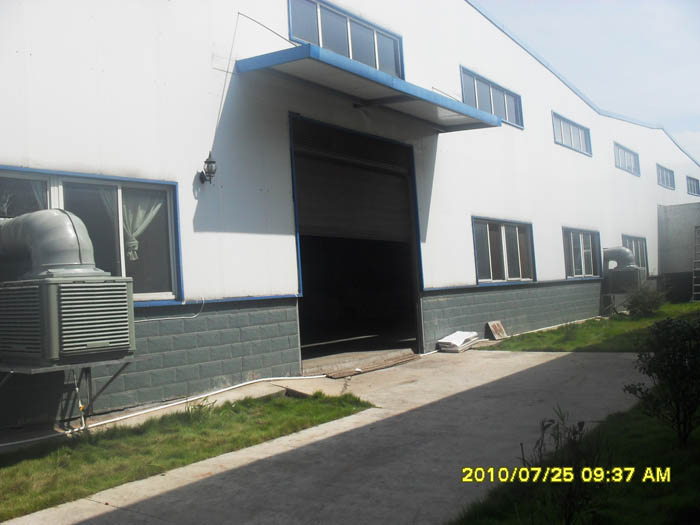

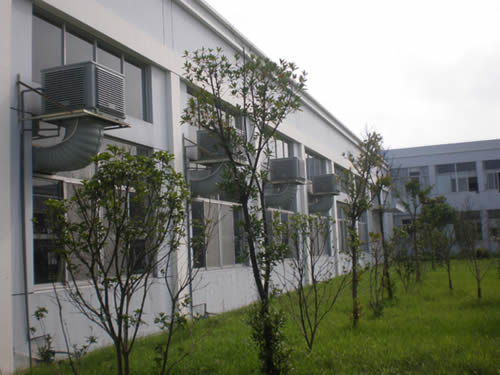

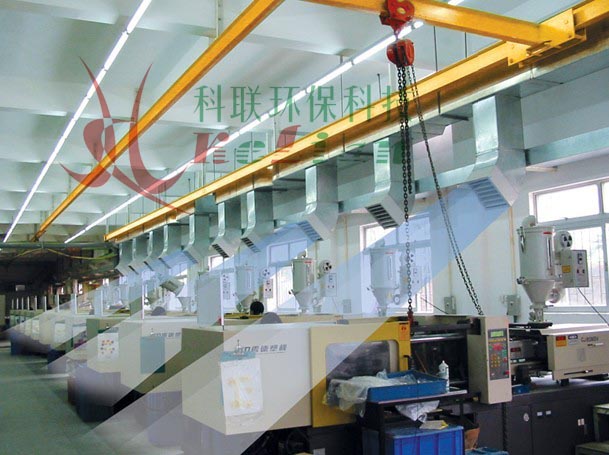

安装效果图:
