XX硬质合金有限公司

（株洲湘潭生产车间通风降温方案）

2011.03.08

工程名称             XX硬质合金车间通风降温

设计编号            2011KL-0117-02

设计施工单位      长沙科联环保科技有限公司

项目代码            YT-004

本设计说明为XX硬质合金车间通风、降温、换气。根据贵公司给予我单位的厂房平面图，实地见习，及贵单位的意见及其要求，

我方秉承高质量，优服务，价合理的原则，设计如（附CAD图YT-001,YT-002）：

一．设计说明

1，  环保空调工程概况：

需通风换气的车间分株洲生产基地两车间及湘潭生产基地四车间组成。

2，  设计要求：

车间要求洁净新风，固要求机组为二级过滤机组，依据贵单位建议，设计机组为30000风量机组，18000风量机组及负压排风设备组成。

达到车间正压循环，其中机加工车间因有水雾可设计成负压。有酒精及可燃气体车间做排风系统设计，此车间为防爆抽风机。

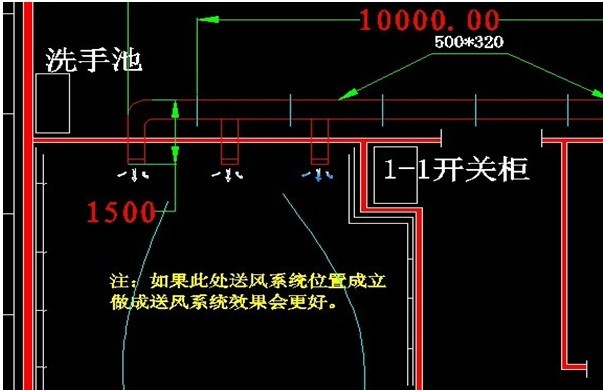

注此车间我方设计方案为正压排风，如下图：

3，   方案依据：

结合贵单位给予的建议，厂房结构，设备摆放等因素，结合我方厂房通风换气经验。

4，    产品参数

5，      施工说明：

一、     株洲生产基地

新风主机设备为30000风量机组2台，18000风量机组1台。钢结构车间主机安装于车间南面。角钢立地焊接固定。

考虑新风洁净及冬季使用，设计成独立供水。烧结车间18000风量机组安装于车间顶部，底座设减震减压垫。新风为管道连接送入。

二、     湘潭生产基地

新风主机设备为30000风量机组3台，18000风量机组4台。WC车间主机安装于车间南面。角钢立地焊接固定。

考虑新风洁净及冬季使用，设计成独立供水。机加工车间新风管道送入，管道长度32米，出风咀5个，设计成负压，

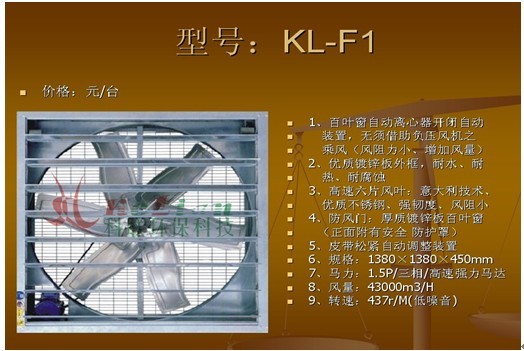

车间东面窗口安装负压排风机组4台。功率为0.75KW.

南面车间18000风量机组1台，管道送风，出风咀3个，混合料车间2台18000风量机组安装于车间西面，负压风机

2台1.1kw机组安装于车间北面墙，采用防爆电机。酒精带气味车间，机组安装于车间西面新风为管道连接送入。

三、     备注

1、安装施工阶段甲方需将水、电源接至每台机组旁，均为独立开关控制。如独立供水则需提供水箱与循环泵。我方

可提供参数。如甲方无水电工人员，我方可提供，需我方作业的每台机组加人工费150元，材料费另计。

2、如工程施工需开墙，我方指定位置与尺寸，开墙施工内墙美观、水泥木工修补请由贵公司负责。

3、我方施工如需要贵单位的协助请给予配合。

6，科联水冷空调特点：

低能耗，性能稳定，集通风，降温，除尘于一体。多风向角度自动调节，整机可移动，因该机组是通风水的

蒸发吸热原理降温，当热空气，或有异味的气体及有粉尘的空气经过湿帘，过滤网及水的净化从而使机组里

面出来的风清凉干净。从而达到净化空气的效果。

空调最佳使用环境：

1,  环境温度：18℃---45℃；

2，环境相对湿度：≤60%；

3,  大气压：86Kpa--106Kpa;

4, 供水需经软化处理，供水温度≤30℃，供水压力：0.15-0.6Mpa;

5, 电压偏差不超过额定电压的±10%；

6，使用环境空气质量应达到GB3096三级以上（含三级）标准；

7，无腐蚀性的环境；

相对降温程度：影响降温程度的因素有，安装场地的通风情况，水源温度，天气温度，与外界环境的相对湿度有关。

通常情况安装科联水冷空调能为安装场地相对外界温度降温5-12度。

例如室外温度在35度时，室内温度40度时，通过科联空调制冷后，我们能做到28-30度。能降低12度左右。

具体降温温差强度取决于影响降温强度的因素。

运行成本     功率1.1KW  耗水量15-25KG/小时。如机器按每天10小时电费按1.0元，水费按3.0元每吨计算，

即空调日运行成本1.1*10*1.0=11总运行成本约12元。

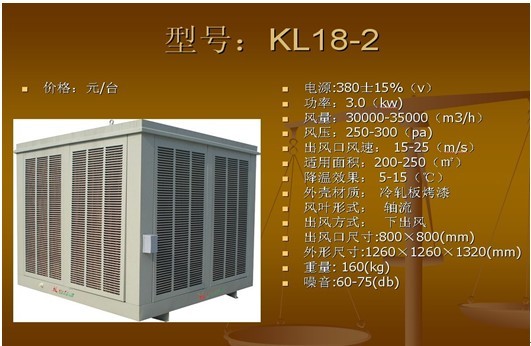

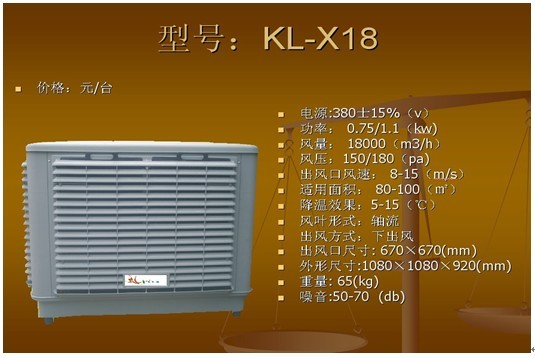

产品型号与报价

公司简介

长沙科联环保科技有限公司坐落于国家级长沙经济技术开发区，是一家起点高，

发展快，集科研，生产，销售于一体的高新技术企业，以“科技创新，联合共赢”为企业宗旨，秉承“健康、舒适、

节能、环保”的经营理念，贯彻落实“质量第一、服务第一、信誉第一”的服务理念。

       我们致力于空气、水、制冷、暖通等环境的调控，为大众打造节能、舒适、健康环保的工作学习环境和家居

生活环境，为人工环境做最好的诠释。

       公司经营范围覆盖节能环保产品的大部分领域，是集环保产品研发销售、环保设备、电器产品制造销售，通风管道、

空气净化、加湿设备、制冷暖通设备制造、安装、环保科技咨询服务等于一体的综合性专业节能环保科技公司。

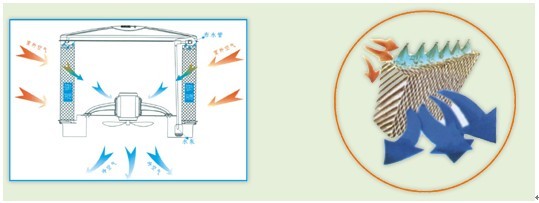

空调降温原理图
